Короба кабельные блочные ККБ

Система кабельных блочных коробов марки ККБ применяется при создании защищённых по всему периметру кабельных линий до 10кВ на производственных помещениях и кабельных сооружениях энергетических и промышленных объектов.
Монтаж контрольных и силовых кабелей происходит совместно в одной трассе.
Монтаж линий осуществляется, как снаружи, так и внутри зданий, по кабельным эстакадам, фермам и различным опорным конструкциям.
В перечень коробов входят готовые элементы для сборки трассы, обеспечивающие создание кабельной линии с необходимыми поворотами в горизонтальной и вертикальной плоскостях: короба прямые и угловые.
Каркасы всех изделий данной системы изготавливаются с применением уголка 50х50 толщиной 5,0мм по ГОСТ 8509-93.

Климатические исполнения:
1. У3 – лакокрасочное покрытие (ГФ021)
2. УТ2,5 – оцинкованный лист по методу Сендзимира.
3. цУТ1,5 – горячее цинкование методом окунания по ГОСТ 9.307-89

Короба устойчивы к сейсмическому воздействию землетрясения интенсивностью 9 баллов по шкале MSK-64.

В систему кабельных коробов входят три модификации:

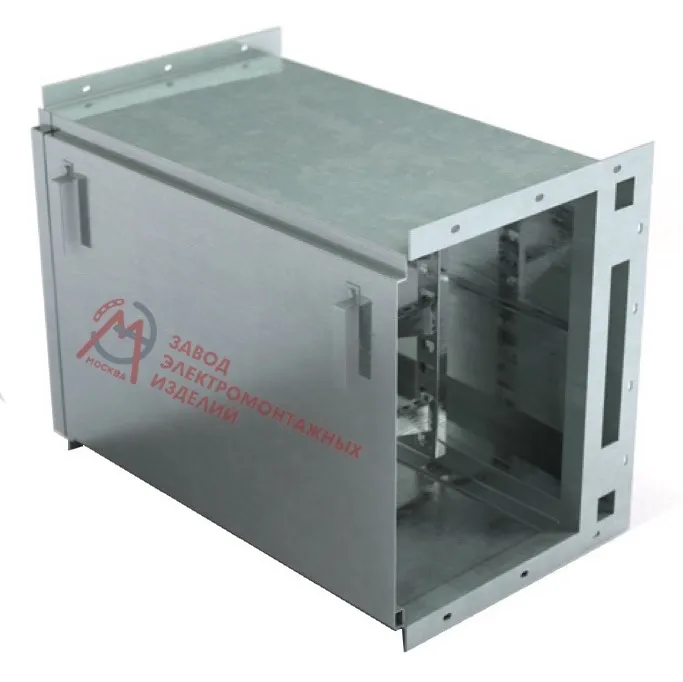

1. Короба кабельные блочные прямые ККБ-П

Представляет из себя готовую конструкцию с установленными в него кабельными стойками и комплектуется кабельными полками (устанавливаются самостоятельно на любую высоту) для монтажа на них кабелей. Для удобства обслуживания крышка съёмная и имеет специальные запорные ручки.

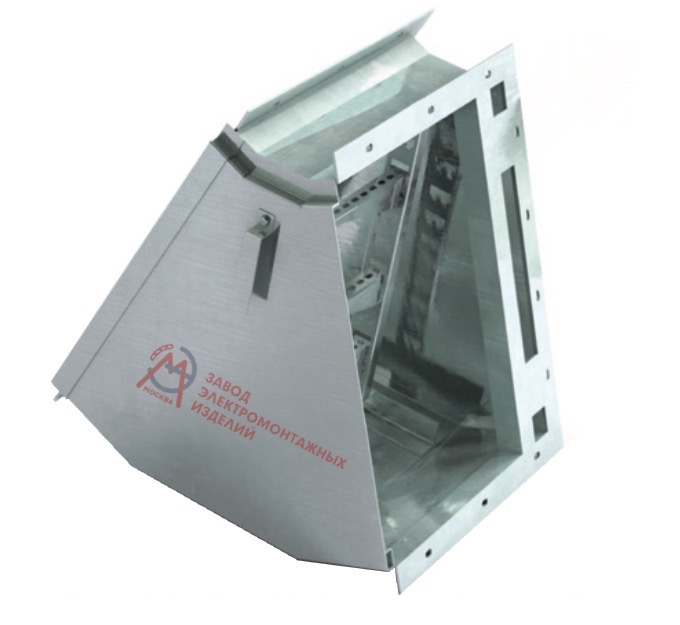

Угловые элементы для данной модификации:
ККБ-УВ (угловой с поворотом вверх на 45гр.)
ККБ-УН (угловой с поворотом вниз на 45)
ККБ-УГВ (угловой горизонтальный с внутренним углом поворота на 45гр.)
ККБ-УГН (угловой горизонтальный с наружным углом поворота на 45гр.)
Варианты размеров изделий:
Ширина, мм.: 450, 650 (прямых и угловых элементов)
Высота, мм.: 650, 950 (прямых и угловых элементов)
Длинна, мм.: 1000, 2000, 2500, 3000 (прямых элементов)
Толщина оболочки, мм.: 1,2, 1,5, 2,0 (прямых и угловых элементов)

2. Короба кабельные блочные плоские одноканальные ККБ-ПО

Представляет из себя готовую конструкцию БЕЗ установки полок и перегородок. Для удобства обслуживания крышка съёмная и имеет специальные запорные ручки.
Угловые элементы для данной модификации:
ККБ-УВП (угловой с поворотом вверх на 45гр. одноканальный)
ККБ-УНП (угловой с поворотом вниз на 45гр. одноканальный)
ККБ-УГП (угловой горизонтальный с углом поворота на 45гр. одноканальный)
Варианты размеров изделий:
Ширина, мм.: 500 (прямых и угловых элементов)
Высота, мм.: 200 (прямых и угловых элементов)
Длинна, мм.: 1000, 2000, 2500, 3000 (прямых элементов)
Толщина оболочки, мм.: 1,2, 1,5, 2,0 (прямых и угловых элементов)

3. Короба кабельные блочные плоские трехканальные ККБ-3ПО

Представляет из себя готовую конструкцию с установленными разделителями (2шт.), что делает данный короб трёхканальным и позволяет производить прокладку трасс разного типа, без соприкосновения. Для удобства обслуживания крышка съёмная и имеет специальные запорные ручки.
Угловые элементы для данной модификации:
ККБ-3УВП (угловой с поворотом вверх на 45гр. трехканальный)
ККБ-3УНП (угловой с поворотом вниз на 45гр. трехканальный)
ККБ-3УГП (угловой горизонтальный с углом поворота на 45гр. трехканальный)
Варианты размеров изделий:
Ширина, мм.: 500 (прямых и угловых элементов)
Высота, мм.: 200 (прямых и угловых элементов)
Длинна, мм.: 1000, 2000, 2500, 3000 (прямых элементов)
Толщина оболочки, мм.: 1,2, 1,5, 2,0 (прямых и угловых элементов)
